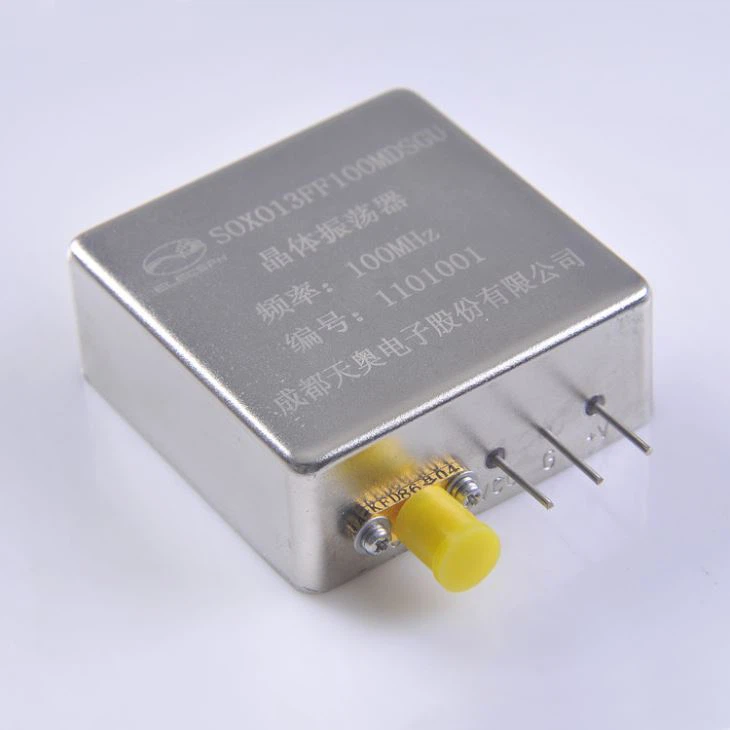

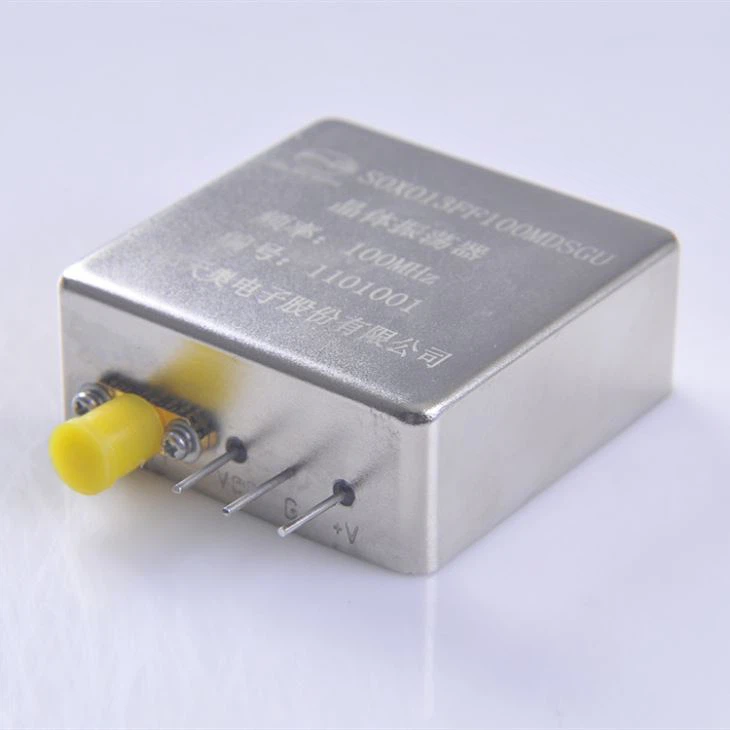

SOXO13A/13B/13C Ultra-Low Short-Term Stability OCXO

​ MODEL: SOXO13BF100MCSGU
Ultra Low Phase Noise (-168dBc/Hz@1kHz)
Wide Frequency Range (up to 160MHz)

Send Inquiry

MODEL: SOXO13BF100MCSGU


FEATURES

Ultra Low Phase Noise (-168dBc/Hz@1kHz)

Wide Frequency Range (up to 160MHz)


ELECTRONIC PARAMETERS

Parameters

Conditions

Min.

Typ

Max.

Units

Nominal Frequency

-

100.000

MHz

Supply voltage

-

11.4

12

12.6

V

Package size

-

50×50×19

mm

Power consumption

During warm up

-

-

7.2

Watts

Steady state @ 25℃

-

-

3.6

Watts

Freq. stability vs. load

RL±5%

-

-

±2

ppb

Freq. stability vs. supply voltage

VDD±5%

-

-

±2

ppb

Freq. stability vs. temperature

Referenced to 25℃ (-40 to +70°C )

-

-

±0.1

ppm

Initial tolerance

Vcont= +4V@25℃

-

-

±0.5

ppm

Aging

Per day

After 30 days of continues operation

-

-

±5

ppb

Per 1st year

-

-

±0.5

ppm

Per 10 years

-

-

±0.3

ppm

Operating temperature range

-

-40

-

70

℃

Warm up time

@ 25°C △F/F≦ ±0.5ppm (Based on Freq. After 1h)

-

-

3

min

Output wave

-

SINWAVE

-

Output power

VDD=12V

12

-

15

dBm

Output load

-

-

50

-

Ω

Harmonics

-

-

-

-25

dBc

Spurious

-

-

-

-70

dBc

Pull range

Vcont=0 to 8V

±1.0

-

-

ppm

Linearity

-

-

-

±10

%

Slope

-

Positive

-

Control voltage

-

0

4

8

V

Phase noise

@ 10Hz offset

@ 100MHz

-

-108

-105

dBc/Hz

@ 100Hz offset

-

-138

-135

dBc/Hz

@ 1kHz offset

-

-168

-165

dBc/Hz

@ 10kHz offset

-

-172

-170

dBc/Hz

@ 100kHz offset

-

-178

-175

dBc/Hz

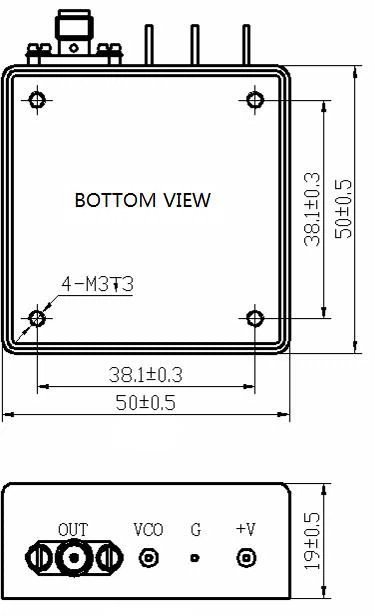

PACKAGE



PIN DESCRIPTION

+V: Supply Voltage

G: Ground Case

VCO: Control Voltage Input

OUT: RF Output

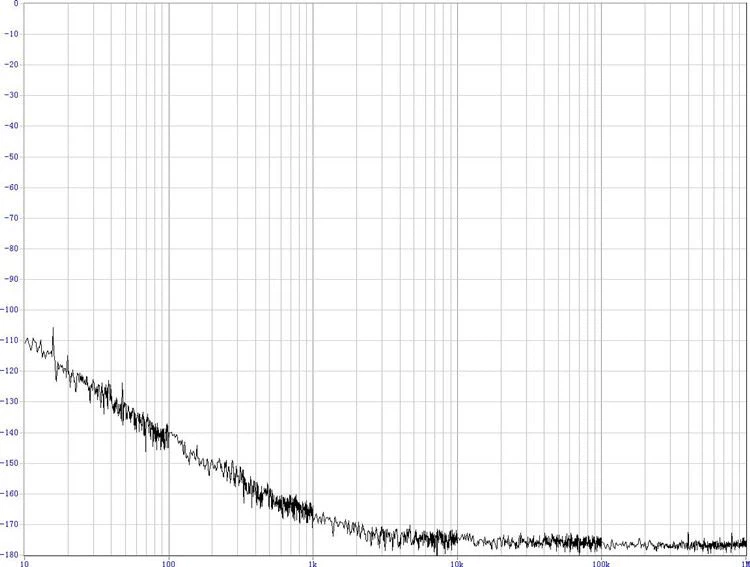

TYPICAL SSB PHASE NOISE


Notes: Consult factory about other frequencies or special requirement.
