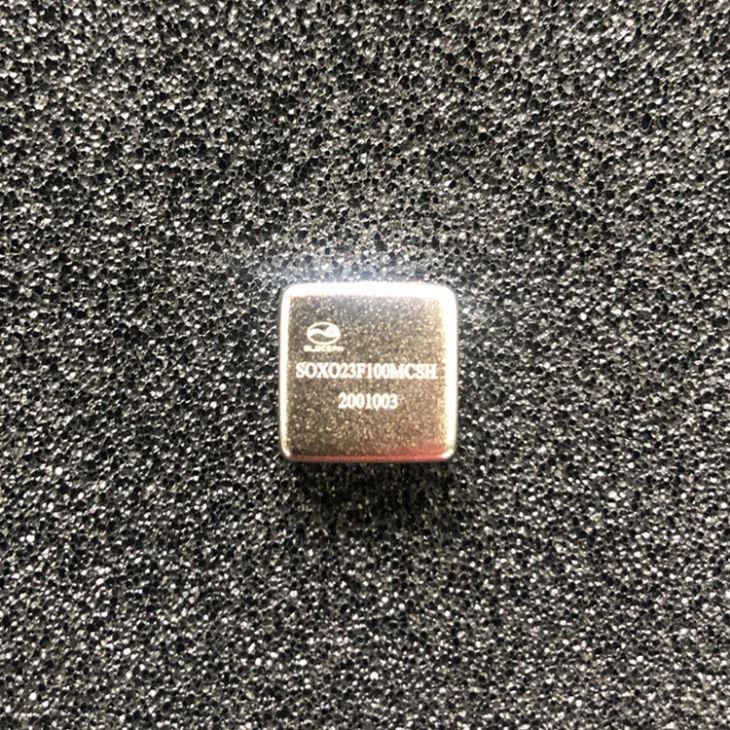

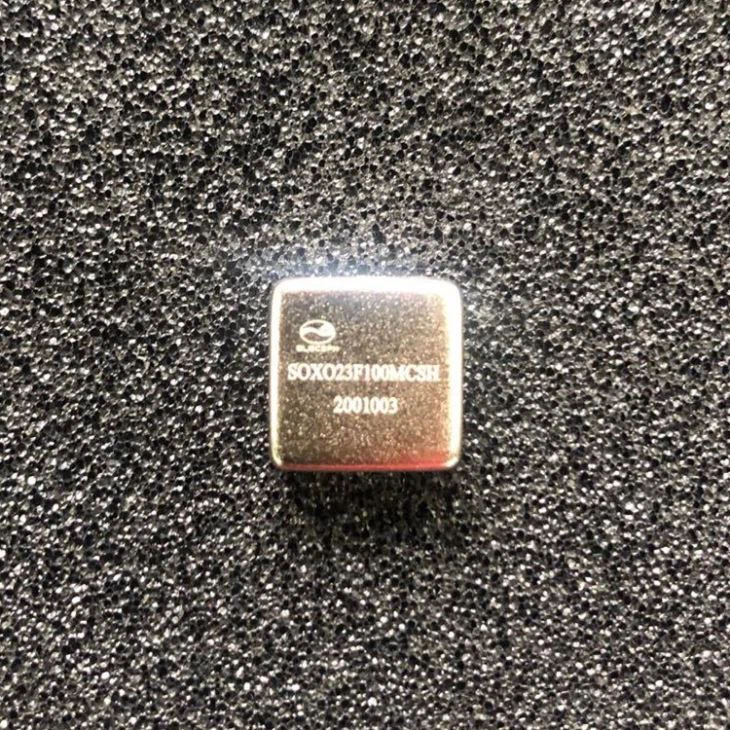

SOXO23 Miniature Quick Stable OCXO

​ MODEL: SOXO23F100MCSH
1: Control Voltage Input
2: Supply Voltage
3: RF Output
4: Ground Case

Send Inquiry

MODEL: SOXO23F100MCSH


ELECTRONIC PARAMETERS

Parameters

Conditions

Min.

Typ

Max.

Units

Nominal Frequency

-

100.000

MHz

Supply voltage

-

4.75

5

5.25

V

Package size

-

12.7×12.7×5 (DIP8)

mm

Power consumption

During warm up

-

1.5

-

Watts

Steady state @ 25℃

-

0.5

-

Watts

Freq. stability vs. load

RL±5%

-

-

±2

ppb

Freq. stability vs. supply voltage

VDD±5%

-

-

±2

ppb

Freq. stability vs. temperature

Referenced to 25℃ (-40 to
+70°C)

-

-

±0.1

ppm

Initial tolerance

Vcont=+2.5V@25℃

-

-

±0.5

ppm

Aging

per day

After 30 days of continues operation

-

-

±5

ppb

per 1st year

-

-

±0.5

ppm

per 10 years

-

-

±3

ppm

Operating temperature range

-

-40

-

70

℃

Warm up time

@ 25°C △F/F≦ ±0.5ppm (Based on Freq. After 1h)

-

-

30

s

Output wave

-

SINWAVE

-

Output power

-

6

8

10

dBm

Output load

-

-

50

-

Ω

Harmonics

-

-

-

-30

dBc

Spurious

-

-

-

-80

dBc

Pull range

Vcont=0 to 5V

±0.5

-

-

ppm

Linearity

-

-

-

±10

%

Slope

-

positive

-

Control voltage

-

0

2.5

5

V

Phase noise

@ 10Hz offset

@ 100MHz

-

-

-90

dBc/Hz

@ 100Hz offset

-

-

-120

dBc/Hz

@ 1kHz offset

-

-

-150

dBc/Hz

@ 10kHz offset

-

-

-165

dBc/Hz

@ 100kHz offset

-

-

-165

dBc/Hz


PACKAGE

1


PIN DESCRIPTION

1: Control Voltage Input

2: Supply Voltage

3: RF Output

4: Ground Case
